கருப்பு சுழல் பற்றவைக்கப்பட்ட எஃகு குழாய்

தொழில்முறை வகை விளக்கம் மற்றும் முழுமையான உற்பத்தி செயல்முறை

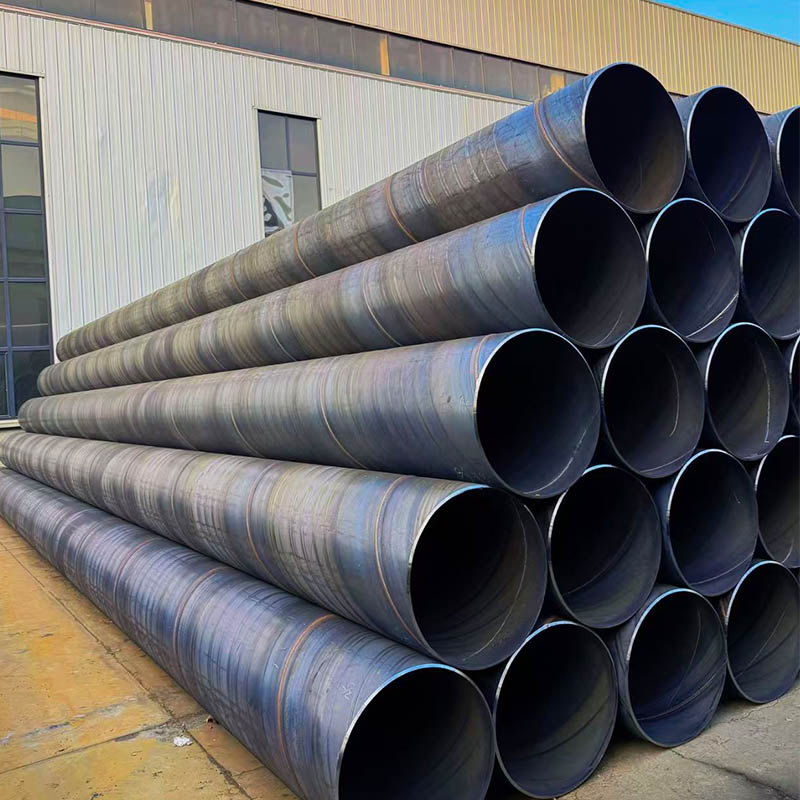

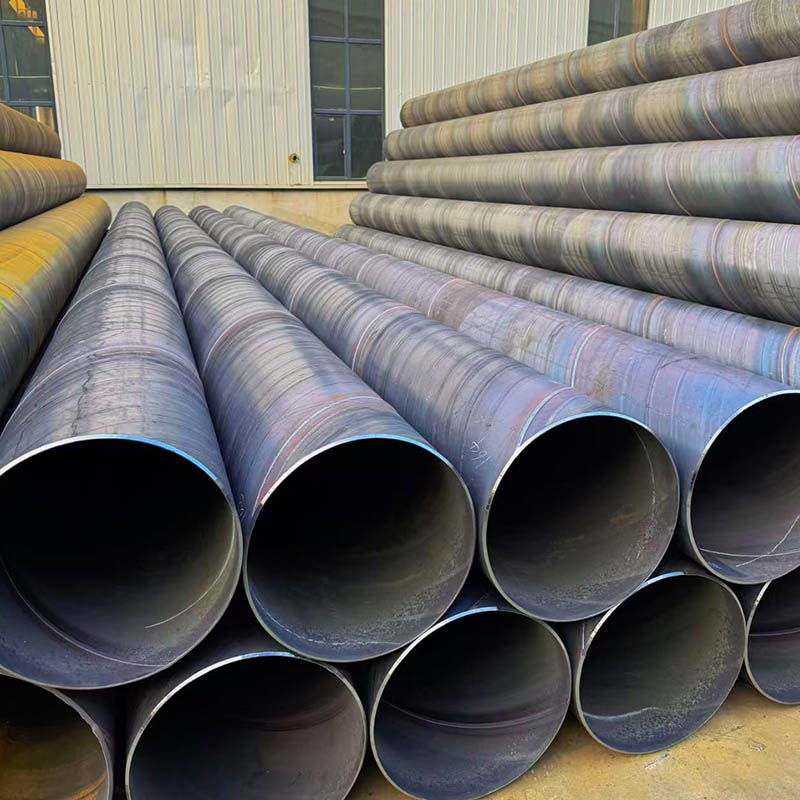

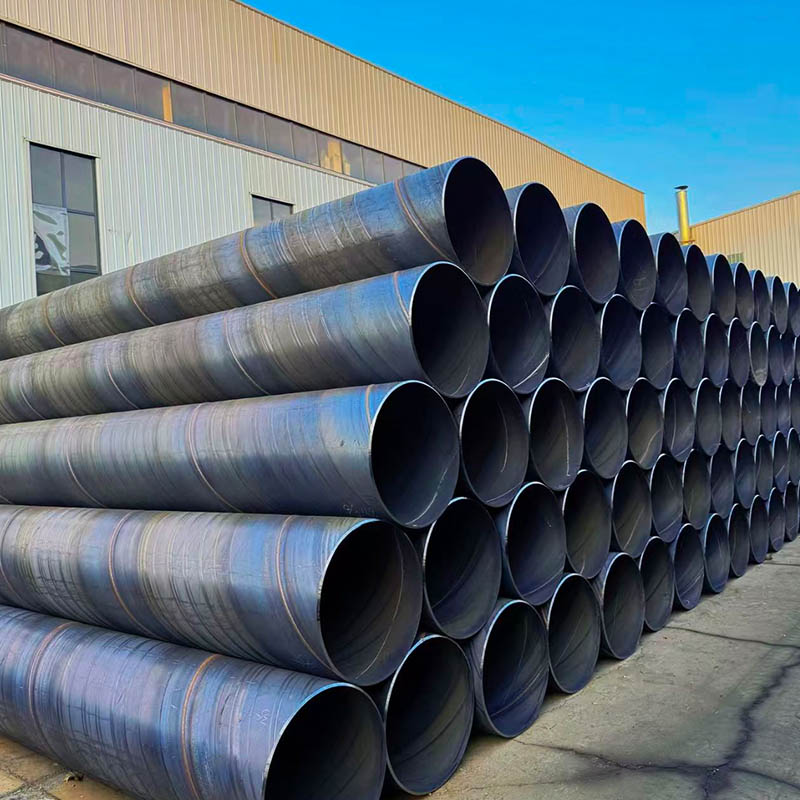

கருப்பு சுழல் பற்றவைக்கப்பட்ட எஃகு குழாய், பொதுவாக தொழில்துறையில் கருப்பு சுழல் குழாய் அல்லது கருப்பு சுழல் குழாய் என்றும் அழைக்கப்படுகிறது, இது அதிகாரப்பூர்வமாக கருப்பு சுழல் இரட்டை பக்க நீரில் மூழ்கிய வில் வெல்டட் எஃகு குழாய் என்று அழைக்கப்படுகிறது. இது சூடான-உருட்டப்பட்ட எஃகு துண்டுகளிலிருந்து முக்கிய மூலப்பொருளாக செயலாக்கப்பட்ட வெற்று குழாய் தயாரிப்பு ஆகும். தயாரிப்பு, தொழிற்சாலையை விட்டு வெளியேறும் முன், துருப்பிடிக்காத அடிப்படை சிகிச்சையை மட்டுமே மேற்கொள்கிறது. குழாய் உடல் எஃகின் அசல் கருப்பு-சாம்பல் அல்லது கருப்பு-பழுப்பு தோற்றத்தை வெளிப்படுத்துகிறது. அதன் உற்பத்தி செயல்முறை முதிர்ந்த சுழல் பற்றவைக்கப்பட்ட குழாய் நிலையான தொழில்நுட்பத்தைப் பின்பற்றுகிறது, முழு தரக் கட்டுப்பாட்டுடன்: முதலாவதாக, துண்டு எஃகு சுருட்டப்படாமல், சமன் செய்யப்பட்டு, அரைக்கப்படுகிறது, வெல்டிங் பெவலின் துல்லியமான செயலாக்கத்துடன்; பின்னர், அது சுழல் சுருள் மற்றும் உருவாக்கப்பட்டது, கண்டிப்பாக குழாய் உடலின் சுற்று மற்றும் ஓவலிட்டி கட்டுப்படுத்துகிறது; பின்னர், முழு மற்றும் வலுவான வெல்டிங்கை உறுதிப்படுத்த இரட்டை பக்க நீரில் மூழ்கிய ஆர்க் வெல்டிங் தொழில்நுட்பம் பயன்படுத்தப்படுகிறது; அனைத்து முடிக்கப்பட்ட தயாரிப்புகளும் 100% அல்ட்ராசோனிக் மற்றும் எக்ஸ்ரே அல்லாத அழிவு சோதனை மற்றும் தனிப்பட்ட ஹைட்ரோஸ்டேடிக் சோதனைக்கு உட்படுகின்றன; இறுதியாக, கிடங்கிற்கு முன், கூடுதல் அரிப்பு எதிர்ப்பு பூச்சு இல்லாமல், இறுதியில் டிரிம்மிங் மற்றும் தூசி மற்றும் துரு அகற்றுதல் மட்டுமே செய்யப்படுகிறது. செயல்முறை தரநிலைகளின் முழு தொகுப்பும் சர்வதேச தரநிலைகளுக்கு ஏற்ப உள்ளது, மூலத்திலிருந்து குழாய் பொருட்களின் அடிப்படை தரத்தின் நிலைத்தன்மையை உறுதி செய்கிறது.

பல நடைமுறை நன்மைகள், பல்வகைப்பட்ட கொள்முதல் தேவைகளுக்கு ஏற்ப

கருப்பு சுழல் பற்றவைக்கப்பட்ட எஃகு குழாய், அதன் செயல்முறை மற்றும் தயாரிப்பு பண்புகளுக்கு நன்றி, பல சிறந்த நன்மைகளைக் கொண்டுள்ளது, இது பொறியியல் கொள்முதல் வாடிக்கையாளர்களால் மிகவும் அங்கீகரிக்கப்பட்டுள்ளது. முதலில், இது விலையில் சிக்கனமானது. முழுமையான முன் முடிக்கப்பட்ட அரிப்பு-எதிர்ப்பு செயல்முறையைத் தவிர்ப்பதன் மூலம், அதே விவரக்குறிப்பு தயாரிப்பின் விலை வழக்கமான அரிப்பு எதிர்ப்பு சுழல் குழாய்களை விட 8% -15% குறைவாக உள்ளது, இது பொறியியல் திட்டங்களில் கொள்முதல் வரவு செலவுகளைக் கட்டுப்படுத்துவதற்கான ஒரு முக்கிய தேர்வாக அமைகிறது. இரண்டாவதாக, இது இரண்டாம் நிலை செயலாக்கத்தில் அதிக நெகிழ்வுத்தன்மையை வழங்குகிறது. வெறுமையான குழாய் மேற்பரப்பில் பாதுகாப்பு அடுக்கு இல்லை, பெயிண்டிங், எபோக்சி பூச்சு, 3PE எதிர்ப்பு அரிப்பு, மற்றும் தள நிலைமைகள் மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப கேல்வனைசிங் போன்ற செயலாக்கங்களை கொள்முதல் தரப்பினர் சுயாதீனமாக மேற்கொள்ள அனுமதிக்கிறது, தனிப்பயனாக்கப்பட்ட அரிப்பு எதிர்ப்பு தனிப்பயனாக்கத்தை எளிதாக அடையலாம். மூன்றாவதாக, இது சிறந்த இயந்திர பண்புகளைக் கொண்டுள்ளது. சுழல் குழாய்களின் உள்ளார்ந்த கட்டமைப்பு பண்புகளை தொடர்ந்து, இது சிறந்த வளைய விறைப்புத்தன்மையை வெளிப்படுத்துகிறது, வெளியேற்றம் மற்றும் அடித்தள தீர்வுக்கு வலுவான எதிர்ப்பை வெளிப்படுத்துகிறது, மேலும் வழக்கமான உள்கட்டமைப்பு மற்றும் குழாய் கட்டுமானத்தின் இயந்திர தேவைகளை பூர்த்தி செய்யும் அழுத்தத்தை தாங்கும் செயல்திறன் தரநிலைகளை முழுமையாக பூர்த்தி செய்கிறது. நான்காவதாக, இது விரிவான விவரக்குறிப்பு கவரேஜை வழங்குகிறது. சிறிய விட்டம் முதல் பெரிய விட்டம் மற்றும் பல்வேறு சுவர் தடிமன் வரை, இது வெகுஜன உற்பத்தி செய்யப்படலாம், பல்வேறு திட்டங்களின் குழாய் தேர்வு தேவைகளுக்கு ஒரே ஒரு தீர்வை வழங்குகிறது.

முக்கிய விவரக்குறிப்புகள்

வெளிப்புற விட்டம்: φ219mm～φ3620mm (DN200～DN3600), சிறிய, நடுத்தர மற்றும் பெரிய விட்டம் உள்ளடக்கியது

சுவர் தடிமன்: 5～25mm, மெல்லிய சுவர், நிலையான சுவர் மற்றும் தடித்த சுவர் வகைகள் உட்பட; கூடுதல் தடிமனான சுவர்களைத் தனிப்பயனாக்கலாம்.

முக்கிய பொருட்கள்: Q235B, Q355B, L245, L360

நிலையான நீளம்: நிலையான 6 மீ, 9 மீ, 12 மீ; தனிப்பயன் நீளம் 6-18மீ ஆதரிக்கப்படுகிறது.

அழுத்தம் வரம்பு: 0.6MPa～6.4MPa, குறைந்த மற்றும் நடுத்தர உயர் அழுத்த பயன்பாடுகளுக்கு ஏற்றது.

தரநிலைகள்: SY/T 5037, GB/T 9711, API 5L

உற்பத்தி செயல்முறை

இந்த செயல்முறை சாதாரண சுழல் பற்றவைக்கப்பட்ட குழாய்களைப் போன்றது, முடிக்கப்பட்ட தயாரிப்புக்கான ஒட்டுமொத்த அரிப்பு எதிர்ப்பு செயல்முறை தவிர்க்கப்பட்டது:

1. ஸ்ட்ரிப் ஸ்டீல் அன்கோயிலிங், லெவலிங் மற்றும் எட்ஜ் மிலிங்; செயலாக்க வெல்டிங் bevels.

2. சுழல் சுருள் மற்றும் உருவாக்கம், சுற்று மற்றும் ஓவலிட்டி கட்டுப்படுத்தும்.

3. இரட்டை பக்க நீரில் மூழ்கிய ஆர்க் வெல்டிங், முழு வெல்ட்களை உறுதி செய்கிறது.

4. 100% மீயொலி மற்றும் எக்ஸ்ரே அழிவில்லாத சோதனை; ஒவ்வொரு குழாயிலும் ஹைட்ரோஸ்டேடிக் சோதனை.

5. குழாய் முடிவு முடித்தல், எளிய தூசி மற்றும் துரு அகற்றுதல்; ஒட்டுமொத்த எதிர்ப்பு அரிப்பு பூச்சு இல்லை; முடிக்கப்பட்ட பொருட்கள் நேரடியாக சேமிப்பகத்தில் வைக்கப்படுகின்றன.

முக்கிய பயன்பாட்டு காட்சிகள்

1. பைல் ஃபவுண்டேஷன்/சப்போர்ட் இன்ஜினியரிங்: பாலங்கள், கட்டிடங்கள், அடித்தள குழி பைல் அடித்தள உறைகள், பைப் ஜாக்கிங் ஸ்லீவ்கள் (பெரும்பாலும் தற்காலிக பாகங்கள், நீண்ட கால அரிப்பு பாதுகாப்பு தேவையில்லை).

2. உட்புறம்/மேல்நிலை குழாய்கள்: உள் சுற்றும் நீர் குழாய்கள், காற்றோட்டம் மற்றும் தூசி அகற்றும் குழாய்கள், பணிமனை செயல்முறை குழாய்கள் (உலர்ந்த சூழல், மழை பாதிப்பு இல்லை).

3. இரண்டாம் நிலை அரிப்புப் பாதுகாப்புப் பொறியியல்: புதைக்கப்பட்ட குழாய்கள், நீர் பாதுகாப்புக் குழாய்கள், எண்ணெய் மற்றும் எரிவாயு கிளைக் கோடுகள், வாங்கிய பிறகு ஒருங்கிணைந்த ஆன்-சைட் அரிப்புப் பாதுகாப்புடன்.

4. தற்காலிக வேலைகள்: கட்டுமான தளங்களில் தற்காலிக நீர் வழங்கல் மற்றும் வடிகால், தற்காலிக வேலி நெடுவரிசைகள், தற்காலிக எஃகு அமைப்பு ஆதரவு.

5. கனரக எஃகு கட்டமைப்புகள்: தொழிற்சாலை நெடுவரிசைகள், உபகரண தளங்கள், பெரிய ஆதரவுகள் (உலர்ந்த உட்புற சூழல்களில் பயன்படுத்த).

அரிப்பு பாதுகாப்பு பரிந்துரைகள் & சேவை வாழ்க்கை

1. வெவ்வேறு சூழ்நிலைகளுக்கான சிகிச்சை தீர்வுகள்

உலர் உட்புற சூழல்: கூடுதல் அரிப்பு பாதுகாப்பு தேவையில்லை; சாதாரண பயன்பாடு போதுமானது.

ஈரமான உட்புற சூழல் / குறுகிய கால வெளிப்புற வெளிப்பாடு: எளிமையான பாதுகாப்பிற்காக ஆன்டி-ரஸ்ட் ப்ரைமர் + டாப் கோட் பயன்படுத்தவும்.

நீண்ட கால வெளிப்புற வெளிப்பாடு / சாதாரண புதைக்கப்பட்ட குழாய்: எபோக்சி நிலக்கரி தார் பிட்ச் மற்றும் IPN8710 எதிர்ப்பு அரிப்பு பூச்சு ஆகியவற்றைப் பயன்படுத்துங்கள்.

உயர்தர புதைக்கப்பட்ட பைப்லைன்: தளத்தில் 3PE எதிர்ப்பு அரிப்பு லேயரைப் பயன்படுத்துங்கள்.

2. மதிப்பிடப்பட்ட சேவை வாழ்க்கை

வெற்று குழாய் (பாதுகாக்கப்படாத) வெளிப்புற வெளிப்பாடு: 3-6 மாதங்களில் குறிப்பிடத்தக்க துரு தோன்றும்; கட்டமைப்பு பாதுகாப்பு 1-2 ஆண்டுகளில் பாதிக்கப்படுகிறது.

சாதாரண துருப்பிடிக்காத வண்ணப்பூச்சுகளைப் பயன்படுத்துங்கள்: 8-12 ஆண்டுகள் உட்புறம், 4-6 ஆண்டுகள் வெளியில்.

முறையான அரிப்பு-எதிர்ப்பு சிகிச்சையை (epoxy/3PE) முடித்த பிறகு: சேவை வாழ்க்கை 15-30 வருடங்களை எட்டும், முடிக்கப்பட்ட அரிப்பு எதிர்ப்பு சுழல் குழாய்களின் சேவை வாழ்க்கைக்கு சமம்.

தேர்வு வழிகாட்டுதல்கள்

1. சுற்றுச்சூழல் முன்னுரிமை: திறந்தவெளி, புதைக்கப்பட்ட அல்லது ஈரமான/அரிக்கும் சூழல்களுக்கு, வெற்று கருப்பு குழாய்கள் பரிந்துரைக்கப்படுவதில்லை; இரண்டாம் நிலை அரிப்பு பாதுகாப்பு முன்கூட்டியே திட்டமிடப்பட வேண்டும்.

2. தற்காலிக/நிரந்தர வேறுபாடு: தற்காலிக பைல் அடித்தளங்கள் மற்றும் தற்காலிக குழாய்களுக்கு, செலவுகளைக் குறைக்க கருப்பு சுழல் குழாய்களுக்கு முன்னுரிமை கொடுங்கள்; நிரந்தர நிலத்தடி குழாய்களுக்கு, முன் தயாரிக்கப்பட்ட அரிப்பு எதிர்ப்பு குழாய்களுக்கு முன்னுரிமை கொடுங்கள்.

3. செயலாக்க திறன் பொருத்தம்: திட்ட தளத்தில் தொழில்முறை அரிப்பு எதிர்ப்பு கட்டுமான திறன்கள் இருந்தால், கறுப்பு குழாய்களை வாங்கலாம் மற்றும் வீட்டிலேயே செயலாக்கலாம்; ஆன்-சைட் கட்டுமான திறன்கள் குறைவாக இருந்தால், முன்பே தயாரிக்கப்பட்ட அரிப்பு எதிர்ப்பு குழாய்களை நேரடியாக வாங்க வேண்டும்.

4. அழுத்தம் மற்றும் சுவர் தடிமன்: நடுத்தர உயர் அழுத்தம் மற்றும் அதிக சுமை நிலைமைகளுக்கு, தேவைகளுக்கு ஏற்ப தடிமனான சுவர் விவரக்குறிப்புகளைத் தேர்ந்தெடுக்கவும்; பணத்தை மிச்சப்படுத்த சுவரின் தடிமனைக் குறைக்க வேண்டாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: கருப்பு சுழல் குழாய்களை நேரடியாக நிலத்தடியில் புதைக்க முடியுமா?

ப: இல்லை. வெற்றுக் குழாய்களைப் புதைப்பதால் அவை விரைவாக துருப்பிடித்து மெல்லியதாகி, அவை கசிவு மற்றும் சரிவதற்கு வாய்ப்புள்ளது. ஒரு முழுமையான எதிர்ப்பு அரிப்பு அடுக்கு முதலில் பயன்படுத்தப்பட வேண்டும்.

Q2: கருப்பு சுழல் குழாய்கள் மற்றும் கருப்பு நேராக மடிப்பு குழாய்கள் இடையே எப்படி தேர்வு செய்வது?

A: ஆழமான புதைகுழி, அழுத்தம் மற்றும் சிக்கலான புவியியல் நிலைமைகளுக்கு, கருப்பு சுழல் குழாய்களைத் தேர்வு செய்யவும், ஏனெனில் அவை தீர்வு மற்றும் வலிமைக்கு சிறந்த எதிர்ப்பைக் கொண்டுள்ளன. குறுகிய, குறைந்த அழுத்த உட்புற குழாய்களுக்கு, கருப்பு நேராக மடிப்பு குழாய்கள் அவற்றின் குறைந்த விலை காரணமாக சிறந்த தேர்வாகும்.

Q3: கிரீன்ஹவுஸ் பிரேம்களுக்கு அவற்றைப் பயன்படுத்தலாமா?

ப: பரிந்துரைக்கப்படவில்லை. வெற்று குழாய்கள் துருப்பிடிக்கக்கூடியவை மற்றும் பெரிய விட்டம் மற்றும் எடை கொண்டவை. பசுமை இல்லங்களுக்கு ஹாட் டிப் கால்வனேற்றப்பட்ட சுற்று/நீள்வட்ட குழாய்கள் விரும்பப்படுகின்றன.

Q4: நிறுவிய பின் கறுப்புக் குழாய்களில் பெயிண்ட் எவ்வளவு நன்றாக ஒட்டிக்கொள்கிறது?

A: புகழ்பெற்ற உற்பத்தியாளர்களிடமிருந்து வரும் குழாய்கள் சுத்தமான மேற்பரப்புகளைக் கொண்டுள்ளன, மேலும் துருவை அகற்றிய பிறகு வண்ணப்பூச்சு ஒட்டுதல் நல்லது, இது பொறியியல் திட்டங்களில் பயன்படுத்தப்படும் பொதுவான இரண்டாம்நிலை எதிர்ப்பு அரிப்பு முறையாகும்.
